如果你的3D打印物體能夠根據觀察角度改變外觀，會是怎樣一番景象？這種奇妙的光學錯覺被稱為透鏡效應。它常被比作全息效果，只需改變觀察角度，就能看到清晰且不斷變化的圖像。雖然這種視覺技巧早已存在于二維圖像中（例如異形圖、繪有奔跑動物的兒童繪本或經典的立體插圖），但現代CAD和增材制造技術已將透鏡效應帶入了三維實體物體的領域。如今，3D打印為希望利用這種動態視覺體驗的設計師和工程師提供了令人興奮的可能性。

透鏡效應背后的機制

3D打印中的透鏡效應的核心在于，它利用精確交錯的圖像，并覆蓋一層特殊設計的表面材料。打印時，幾何形狀必須具有特定的曲率角度。這種精細的曲率起到視覺濾鏡的作用：從特定角度觀看時，可以看到部分交錯圖像；而改變觀看角度后，第一幅圖像會被遮擋，從而展現出第二幅圖像。

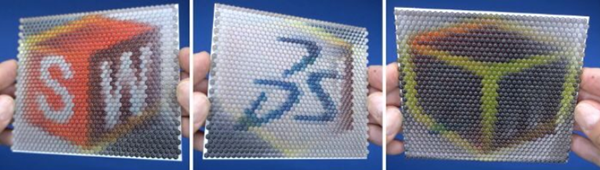

同一打印零件的三個視圖，上面印有SOLIDWORKS、Dassault Systèmes和GoEngineer的標志。

實現這一目標需要高性能的CAD建模能力。由于打印結果與數字模型直接相關，因此必須徹底分析和分解圖像的每個組成部分。諸如SOLIDWORKS之類的標準CAD系統并非總是具備交錯這些復雜圖像所需的工具。相比之下，3DEXPERIENCE平臺中的高級應用程序，例如xGenerative Design，提供了精確計算和生成所需幾何圖形的軟件功能。

打印材料和技術

那么，哪些3D打印技術最適合實現透鏡效應呢？材料噴射打?。∕TP）是實現這種效果的一個特別有趣的選擇。例如，使用配備VeroClear材料的Stratasys J750打印機可以非常有效地創建精確透明的頂層，而光學奇觀正是發生在這里。

然而，透鏡效應并非高端PolyJet打印機的專屬。GoEngineer公司的工程師Jared Trotter在2026年的3DEXPERIENCE World大會上就透鏡效應做了演講。他解釋說，利用3D打印技術實現這種效果并非PolyJet獨有：“并非所有事情都必須使用特定的材料或特定的打印方式。關鍵在于正確地創建幾何形狀并使用合適的材料?！钡讓訋缀涡螤詈徒诲e(cuò)圖像可以使用桌面FDM打印機制作。只要物理幾何形狀創建正確，并搭配合適的透明頂層材料，無需工業設備即可實現透鏡效應。

概述使用3DEXPERIENCE平臺上的可視化腳本創建的一些節點，用于交錯三個不同的圖像。

實際應用及其他

為什么要將透鏡效果融入實體印刷品中？目前，其主要應用領域包括藝術、裝飾、營銷和廣告。透鏡效果能夠提供動態且互動性強的體驗，是吸引消費者注意力、促進銷售的有力工具。設計師們利用這項技術創造出獨特的實體物品，例如正反兩面呈現截然不同效果的3D打印領結。這些正式配飾甚至可以巧妙地融入公司標志，成為一種創新的廣告媒介。此外，還可以制作出外觀隨觀看角度變化的3D打印服裝。

盡管透鏡效應本身在醫學領域尚未得到廣泛應用，但實現該效應所需的半透明材料與醫學建模有著顯著的重疊之處。目前，醫生們使用類似的半透明3D打印材料來制作解剖模型，例如內臟器官模型，這些模型可以同時展現其內部結構和覆蓋的組織。

一款根據觀看角度不同而呈現兩種不同顏色的領結。

先進的CAD軟件與便捷的增材制造技術的融合，使得實現透鏡效果比以往任何時候都更加容易。像GoEngineer團隊這樣的行業專家已經展示了這項技術多年，這清晰地表明了人們對這些技術的教育和商業價值持續增長的興趣。掌握3D打印中的透鏡效果，是為您的下一個項目增添活力的絕佳途徑。

編譯整理：3dnatives
